La fresadora CNC de doble columna és una solució de mecanitzat potent i robusta dissenyada per a un tall d’intensitat d’alta - d’intensitat de peces grans i pesades. Amb una doble estructura de columnes -, aquesta màquina de fresar CNC de doble columna ofereix una estabilitat i una rigidesa excepcionals, permetent un mecanitzat precís en condicions exigents. Equipat amb un cargol de parell alt - i el control avançat multies - eix CNC, sobresurt en la manipulació de geometries complexes i materials pesats amb facilitat. Ideal per a indústries com ara aeroespacial, automoció i maquinària pesada, la màquina de columna Gantry {{7- deure - garanteix una precisió, eficiència i fiabilitat superiors en les aplicacions de mecanitzat desafiant.

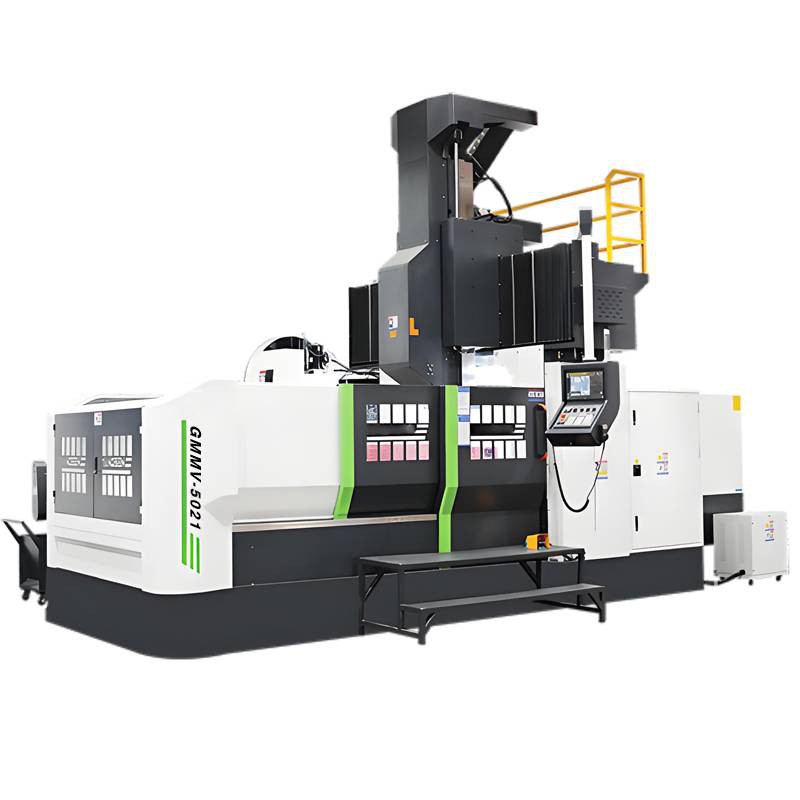

Màquina de gantry de doble columna de tall gruixut funcions GMMV-5021
1. Revista d’eines verticals i horitzontals: la màquina està equipada amb una revista d’eines que admet l’emmagatzematge d’eines verticals i horitzontals, racionalitzant el procés de gestió d’eines i habilitant canvis ràpids d’eines.
2. Spindle: El cargol utilitzat és un model BBT50- © 200 d’alta rigidesa, reforçat amb sis coixinets de boles d’acer grans importats. Aquesta configuració ofereix una potència de tall excepcional i garanteix la força i la precisió del cargol durant les operacions de mecanitzat intensiu.
3. Cinc {- Enllaç de l'eix Doble Swing Swing Capçalera: aquest capçal avançat de fresat compta amb un motor de parell de l'eix de CA combinat amb un cargol elèctric, garantint moviments precisos i ràpids. Es construeix amb una forquilla - estructura integrada en forma per a una estabilitat millorada. L’eix de CA està equipat amb una estructura del motor de parell i un mecanisme de retenció hidràulic, que facilita el tall de velocitat - mantenint una alta rigidesa per a una precisió de mecanitzat superior.
Paràmetres
|
Model |
GMMV-5021 |
||
|
Dominar |
Especificacions |
Unitats |
|
|
Viatjar |
X - eix |
mm |
5000 |
|
{- eix |
mm |
2100 |
|
|
Eix z - |
mm |
1000 |
|
|
Nas del cargol a la taula de treball |
mm |
200-1200 |
|
|
Tres - Guia de l'eix |
X/y/Z Guia lineal de corrons de càrrega pesada |
||
|
Amplada de la porta |
2100 |
||
|
Tipus de memòria RAM |
T - tipus |
||
|
Taula de treball |
Mida de la taula de treball (L*W) |
mm |
5000*1700 |
|
Càrrega màxima de la taula |
t |
12 |
|
|
T - ranura |
mm |
9-22*180 |
|
|
Cargol |
Tipus de cargol |
tipus |
BBT-50 |
|
RPM de cargol |
rpm |
6000 |
|
|
Tipus d'accionament de cargol |
DD |
||
|
Alimentar |
Traverse ràpid (x/y/z) |
m/min |
12/15/15 |
|
Cutting Feedrate (x/y/z) |
m/min |
12 |
|
|
Canviador d'eines |
ATC |
24 (opció: 40/60) |
|
|
Motor |
Motor de cargol |
KW |
15/18,5 (143-236 nm) |
|
Motor de tres eixos - Motor |
KW |
3/06/3 (38/36/36 nm) |
|
|
Precisió |
Precisió |
mm |
0.03/0.02/0.015 |
|
Repetibilitat |
mm |
0.018/0.015/0.01 |
|
|
Potència necessària |
Requisit de potència |
kva |
50 |
|
Requisits de pressió de l’aire |
kg/cm2 |
6^8 |
|
|
Altres |
Dimensions externes (l*w*h) |
mm |
11600*5850*5420 |
|
Pes brut |
t |
36 |
|
Accessoris estàndard
|
High - rigidesa doble - Estructura de la columna |
Intercanvi de calor per a armari elèctric |
Sistema de lubricació automàtica |
|
High - unitat de cargol de torsió |
Dual - Tipus de cargol Tipus de cargol |
Semi - guàrdia tancada |
|
High - cargol de bola de precisió i guia lineal |
Transportador de xip i carro de tipus de cadena |
Tapping rígid |
Les opcions
|
Escala lineal òptica |
Sistema de trencament d’eines |
40T ATC |
Aire condicionat |
|
Cts |
Sistema de transportador de xip |
Skimmer de petroli |
Sistema de mesura de sondes de peces automàtiques |
|
Sistema de boira d’oli |
Taula de Rotary |
Cap de fresat manual de 90 graus |
Cap de fresat automàtic de 90 graus amb AHC |
