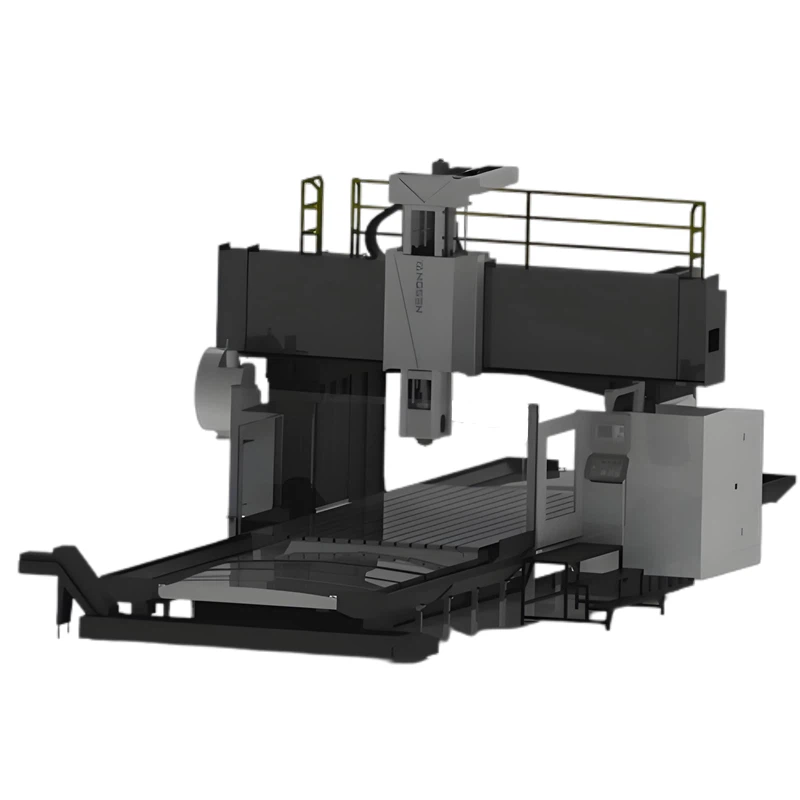

Els centres de mecanitzat de gantry tenen un paper crucial en diverses indústries, inclosesaeroespacial, fabricació d'automòbils i producció de motlles de precisió. Aquestes màquines estan equipades amb components mecànics avançats i usuari - sistemes de control amistosos, cosa que els fa molt efectius per a tasques exigents que requereixen precisió i fiabilitat.
En comparació amb altres tipus de màquines -eina, l'estructura portal dels centres de mecanitzat vertical de gantry ofereix una rigidesa i estabilitat superiors. Aquesta rigidesa millorada permet a la màquina processar els deure - i les peces de gran mida amb una major precisió i menys vibració. L’estabilitat de la màquina és fonamental quan es treballa amb grans components que requereixen toleràncies estretes, ja que minimitza el risc d’informacions que poden derivar de la flexió o del moviment durant el mecanitzat.
Distintiu
El disseny del centre de mecanitzat de columnes doble - està dissenyat amb cura per assegurar una alta estabilitat i eliminar eficaçment la tensió i la deformació que poden afectar les parts mecanitzades. A causa de la seva gran mida, aquestes màquines ocupen un espai considerable al taller.
A diferència dels centres de mecanitzat convencionals, els eixos mecànics del centre de mecanitzat de les portes estan disposats perpendiculars a la taula de treball. En aquest tipus de màquines, el cap de fresat es sol fixar i es mou al llarg d’un feix recolzat entre dues columnes verticals. El cap de fresat es mou lateralment al llarg de l’eix Y i també es pot moure verticalment al llarg de l’eix Z.
La taula del centre de mecanitzat es mou al llarg de la pista de l’eix x -, que facilita la càrrega i el processament de peces grans i pesades. També hi ha un disseny de màquina diferent: dues columnes es mouen al llarg de la taula de treball o del llit fixat, i el cap de fresat es munta en aquestes columnes. Segons el model de la màquina, aquesta configuració permet un moviment més ràpid dels tres eixos (x, y, z), permetent a la màquina portar una càrrega de treball més gran.
Procés de producció
Utilitzeu un col·limador per verificar la rectitud de la guia lineal
Per inspeccionar la vareta calibra la rectitud i el centratge (span) entre la base del motor i la base final
Verificació del paral·lelisme entre la guia de l'eix Z - i l'eix del cargol
Procés de disseny del circuit d’oli
Procés de rascada
Comproveu el paral·lelisme de les direccions a l'esquerra i a la dreta amb la mesura de marbre per assegurar -se paral·lel a la guia de la guia de referència
Paràmetres del centre de mecanitzat de doble columna
|
Model |
GMM-5028 |
||
|
Dominar |
Especificacions |
Unitats |
|
|
Viatjar |
X - eix |
mm |
5000 |
|
Y - eix |
mm |
2800 |
|
|
Eix z - |
mm |
1000 (opcional 1250/1500) |
|
|
Nas del cargol a la taula de treball |
mm |
350-1350 |
|
|
Tres - Guia de l'eix |
X/y Roller de càrrega pesada Guia lineal Z - Axis Square - Tipus Ram |
||
|
Amplada de la porta |
2800 |
||
|
Tipus de memòria RAM |
Square - tipus RAM (500x500) |
||
|
Taula de treball |
Mida de la taula de treball (L*W) |
mm |
4600*2200 |
|
Càrrega màxima de la taula |
t |
14 |
|
|
T - ranura |
mm |
11-28*200 |
|
|
Cargol |
Tipus de cargol |
tipus |
BBT-50 |
|
RPM de cargol |
rpm |
6000 |
|
|
Tipus d'accionament de cargol |
DD |
||
|
Alimentar |
Traverse ràpid (x/y/z) |
m/min |
2010/10/10 |
|
Cutting Feedrate (x/y/z) |
m/min |
8 |
|
|
Canviador d'eines |
ATC |
24 (opció: 40/60) |
|
|
Motor |
Motor de cargol |
KW |
22/26 (140-286 nm) |
|
Motor de tres eixos - Motor de l'eix |
KW |
3/06/3 (38/36/36 nm) |
|
|
Precisió |
Precisió |
mm |
0.03/0.025/0.015 |
|
Repetibilitat |
mm |
0.02/0.02/0.01 |
|
|
Potència necessària |
Requisit de potència |
kva |
55 |
|
Requisits de pressió de l’aire |
kg/cm² |
6^8 |
|
|
Altres |
Dimensions externes (l*w*h) |
mm |
11600*6050*5820(6320) |
|
Pes brut |
t |
51 |
|
Accessoris estàndard
|
Tapping rígid |
Llum de treball de doble LED |
Bufament d'aire del nas del cargol |
M30 Auto OFF |
|
Sistema de lubricació automàtica |
Intercanvi de calor per a armari elèctric |
LED 3 LLUM ADVERTIMENT DE COLORS |
Bolts i pastilles d’anivellament |
|
Semi - guàrdia tancada |
Dual - Tipus de cargol Tipus de cargol |
Transportador de xip tipus i carro de cadena |
Les opcions
|
Escala lineal òptica |
Sistema de trencament d’eines |
Sistema de boira d’oli |
Aire condicionat |
|
Cts |
Sistema de transportador de xip |
Skimmer de petroli |
Sistema de mesura de sondes de peces automàtiques |
|
40T ATC |
Taula de Rotary |
Cap de fresat manual de 90 graus |
Cap de fresat automàtic de 90 graus amb AHC |
