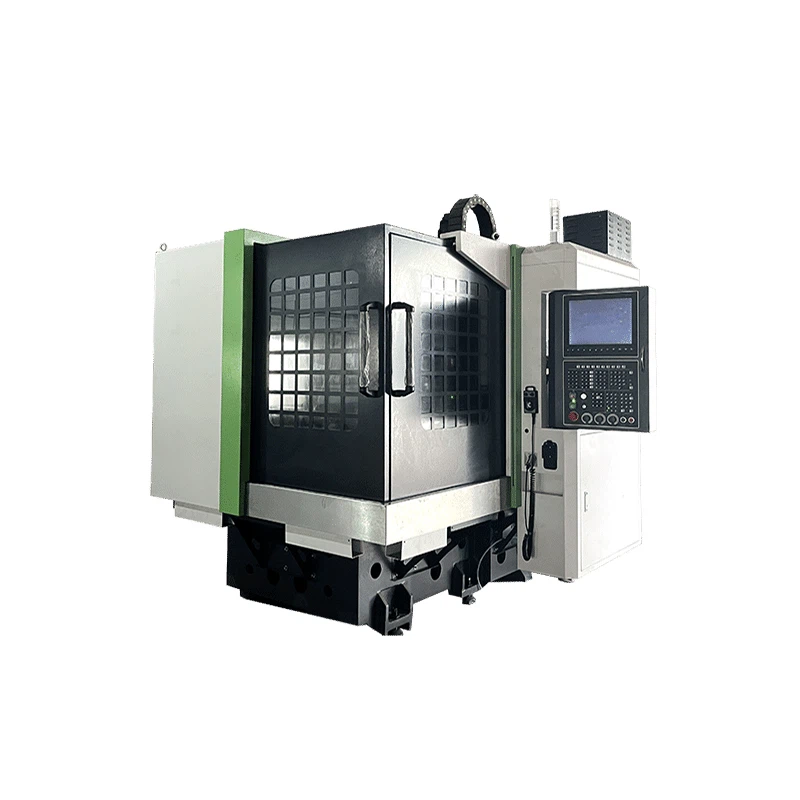

CNC Gravat Milling Machine GM - 770 és un centre de mecanitzat vertical semi - amb X, y i Z tres - Servo Servo Direct Control. Té tres guies de bola lineal de l'eix -. Les guies tenen càrrega - capacitat de suport, ampli abast i alta precisió, fent -les adequades per a càrregues pesades. Té una estructura compacta i una mida raonable. El cargol és impulsat per un servo motor a través d’un cinturó síncron. Pot realitzar un subjecció única de diverses parts com discos, plaques, petxines, lleves i motlles. Pot realitzar perforació, fresat, avorrit, expandint -se, reamenament, tocs rígids i altres processaments, que poden satisfer la producció de productes mitjans i petits de productes.
Característica de la fresadora gravadora
1. Adopteu el darrer sistema E80A de Mitsubishi, Japó, amb alta velocitat, alta precisió i estable
rendiment;
2. La configuració estàndard està equipada amb un mecanisme de perforació de xip que l’envolta;
3. Les parts de màquines -eina pertanyen a famoses marques de fàbriques famoses.
4. Sistema CNC de Mitsubishi japonès;
Processament de peces de mostra
Paràmetres de fresat de gravat CNC
|
Model |
GM-770 |
||
|
Dominar |
Especificacions |
Unitats |
|
|
Viatjar |
Eix x/y/z |
mm |
700/700/350 |
|
Nas del cargol a la taula de treball |
mm |
175-525 |
|
|
Tres - Guia de l'eix |
/ |
Guia lineal |
|
|
Amplada de la porta |
/ |
740 |
|
|
Taula de treball |
Mida de la taula de treball (L*W) |
mm |
700*700 |
|
Càrrega màxima de la taula |
kg |
400 |
|
|
T - ranura |
mm |
5-16x120 |
|
|
Cargol |
Cònica de cargol |
tipus |
E32 |
|
Velocitat del cargol |
rpm |
24000 |
|
|
Tipus d'accionament de cargol |
/ |
Construït - a |
|
|
Alimentar |
Traverse ràpid (x/y/z) |
m/min |
15/15/12 |
|
Cutting Feedrate (x/y/z) |
m/min |
12 |
|
|
Canviador d'eines |
Canviador d'eines |
/ |
Servo de carrusel ATC |
|
Motor |
Motor de cargol |
kW |
7.5 |
|
Motor de tres eixos - Motor de l'eix |
kW |
0.85/0.85/1.3 |
|
|
Precisió |
Precisió |
mm |
±0.005 |
|
Repetibilitat |
mm |
±0.003 |
|
|
Potència necessària |
Requisit de potència |
kva |
12 |
|
Requisits de pressió de l’aire |
kg/cm² |
6^8 |
|
|
Altre |
Dimensions externes (l*w*h) |
mm |
2100x2500x2550 |
|
Pes brut |
t |
4.2 |
|
Quines són les precaucions per utilitzar la màquina CNC?
Funcionament segur
Mantingueu la zona de treball neta i ordenada i eviteu les deixalles i les taques d’oli. Compleix els procediments de funcionament de la màquina -eina i els procediments de funcionament segur.
Inspecció de màquines -eina
Comproveu si els diversos components de la màquina -eina són normals abans d’iniciar la màquina per assegurar -vos que no hi ha curtcircuit ni fuites.
Configuració del programa i del paràmetre:
Segons les característiques del material de processament i la peça, estableix raonablement els paràmetres de tall, com ara la velocitat de tall, la velocitat d’alimentació, la profunditat de tall, etc.
Gestió d’eines:
Trieu eines adequades i assegureu -vos que les eines siguin nítides i intactes
Fixació de la peça:
Assegureu -vos que la peça de treball es subjecta correctament i fermament a la màquina -eina per evitar el moviment o la caiguda durant el processament.
Refredament i lubricació:
Segons els requisits de processament, utilitzeu el refrigerant raonablement per reduir la temperatura de tall i ampliar la vida de l’eina.
Comproveu i substituïu el refrigerant regularment per evitar la contaminació del refrigerant.
