La màquina CNC de 5 {1- CNC és un equip de processament de precisió que integra les tecnologies de tall - com ara la mecànica, l'electrònica i la hidràulica. S'utilitza principalment en la fabricació de motlles, el processament de la lleva, la fabricació d'impulsors i el processament de superfícies corbes complexes. S’utilitza àmpliament en aeroespacial, fabricació d’automòbils, processament mecànic i altres camps industrials per processar diverses plaques, caixes, marcs i altres parts amb estructures complexes i formes variables i pot ser competent tant per a processament rugós com per a processament fins. La màquina-eina suporta tres enllaços - de l’eix del cap de fresat vertical a l’eix horitzontal (y {- eix), vertical (z -) i l’eix de treball a l’eix vertical (x-exis), i pot realitzar una varietat de processament de processament com ara el molinet, avorrit, perforació, rígids, rígids, de debò, de debò, etc.
Distintiu

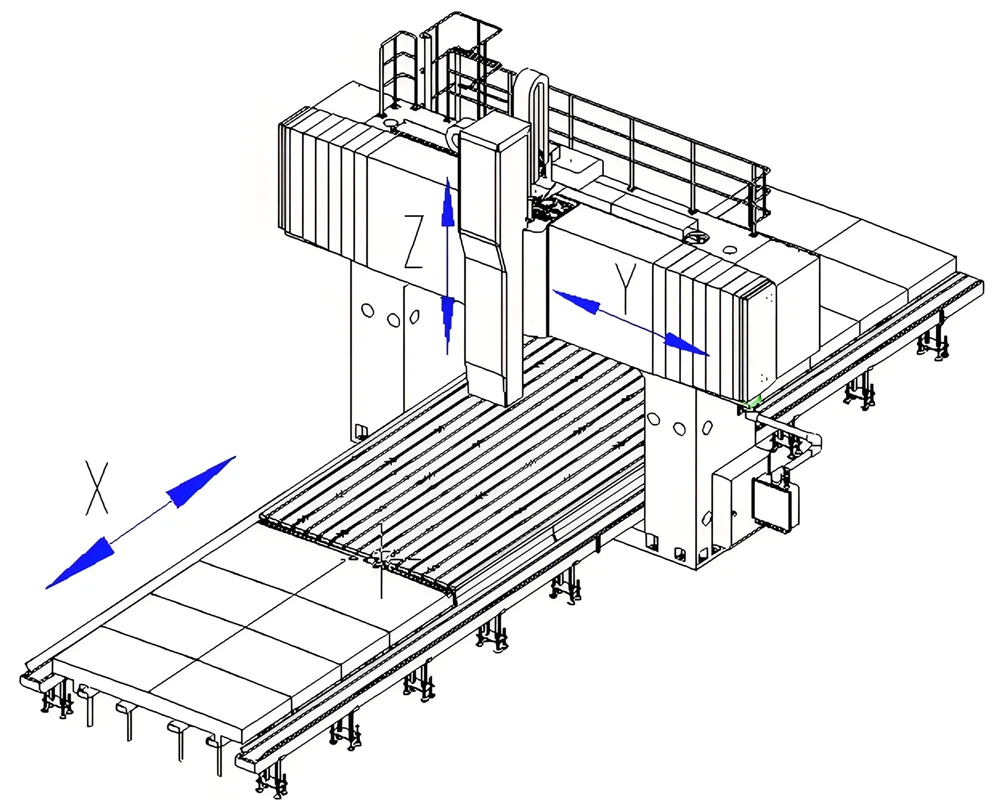

1. El disseny del marc de gantry garanteix l'estabilitat i la rigidesa de la màquina -eina i millora el rendiment global.
2. És adequat per al processament de parts complexes de diversos materials com alumini, coure, PVC, perfils industrials, etc., i pot realitzar el processament automatitzat de diversos processos com la fresat, la perforació i la punxa en un sol subjecció.
3. Equipat amb un sistema italià de renom internacional - final CNC, la interfície d'operació és fàcil i fàcil d'utilitzar.
4. L’ús de components clau com ara International High - Servo Motors, cargols de bola, guies lineals, etc. garanteix que la màquina -eina té una alta precisió i una alta estabilitat.
5. Equipat amb un capçal de l’eix importat de cinc -, pot adonar -se del processament de qualsevol angle de la superfície inferior de la peça i millorar l’eficiència del processament.
6. Implementa un sistema de lubricació d'alimentació automàtica centralitzada centralitzada i quantitativa per assegurar la precisió i l'estabilitat de la màquina -eina en el funcionament del terme llarg -.
Spindle de màquines -eina
El cargol adopta un cargol elèctric de velocitat HSKA63 High -. El cargol té un mètode de refrigeració interna refrigerada aigua - per reduir la deformació tèrmica del cargol i millorar l'estabilitat de la precisió del cargol i la precisió de mecanitzat de la màquina -eina. La màquina -eina té les funcions de l’orientació del cargol i el toc rígid. Les parts de capçalera adopten un mecanisme de cilindre d’equilibri líquid de doble nitrogen per assegurar l’estabilitat del moviment del capçal.
Cinc - Enllaç de l’eix Doble Pèndol de molinet Pèndol: A/C Eix mecànic + cargol elèctric, forquilla - Estructura integrada, amb característiques d’alta rigidesa, l’eix A/C és impulsat per una estructura única anti -.

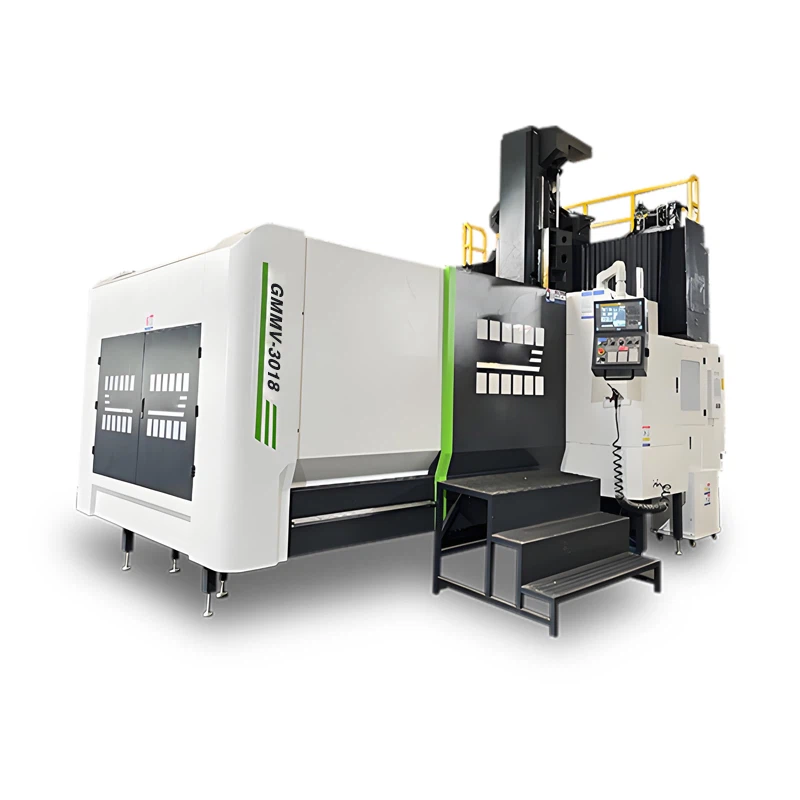

Màquina de 5 eixos Paràmetres de màquina CNC
|
Dominar |
Especificació |
Unitat |
GMMV-3018 |
|
Viatjar |
Eix x/y/z |
mm |
3000*1700*800 |
|
Nas del cargol a la superfície de la taula de treball |
mm |
90-890 |
|
|
Amplada de gantry |
mm |
1700 |
|
|
Alçada transitable de gantry |
mm |
900 |
|
|
Taula de treball |
Taula de treball (L*W) |
mm |
2700*1400 |
|
Càrrega màxima de la taula de treball |
t |
6 |
|
|
T - ranura |
mm |
7-22*200 |
|
|
Cargol |
Cargol, forat cònic (model/mida de la instal·lació) |
mm |
Hska63 |
|
Velocitat del cargol |
rpm |
18000 |
|
|
Tipus de lliurament de cargols |
Cargol elèctric |
||
|
Menjar |
Velocitat d’alimentació (x/y/z) |
m/min |
2012/12/12 |
|
La taxa d’alimentació de tall màxim |
mm/min |
8000 |
|
|
ATC (opcional) |
Mètode de canvi d’eines |
Suport lateral |
|
|
Especificacions del titular de l'eina |
tipus |
Hska63 |
|
|
Capacitat d’eina |
eines |
24 |
|
|
Diàmetre de l'eina màxim (eina contigua) |
mm |
Φ80 |
|
|
Diàmetre màxim de l'eina (sense eina contigua) |
mm |
Φ120 |
|
|
Longitud màxima de l'eina |
mm |
300 |
|
|
Pes màxim de l'eina |
kg |
8 |
|
|
Temps de canvi d’eines més ràpid |
segons |
4 |
|
|
Motor |
Motor de cargol |
kW |
20-25 |
|
Motor de l'eix X/Y/Z |
kW |
AIF40/3000/AIF22/3000/AIF22B/3000 |
|
|
Motor de bomba d’aigua de tall |
m/h-m |
4-60 |
|
|
Precisió GB/T 19362.2-2017 |
Posicionament |
mm |
0.025/0.02/0.016 |
|
Repetibilitat |
mm |
0.016/0.014/0.008 |
|
|
Requisit de potència |
Requisits de potència |
kva |
45 |
|
Requisits de la font d'aire |
Kg/cm² |
6^8 |
|
|
Altres |
L*W*H |
mm |
6600*3980*3650 |
|
Pes |
T |
24 |
