Spindle refredat per aigua vs aire refrigerat: la guia de rendiment CNC Ultimate

Aquest operador CNC va haver de fer una elecció difícil: el cargol refrigerat per aigua o el cargol refrigerat per aire? La vostra elecció fa la diferència; Des de la precisió de la vostra màquina fins a la factura elèctrica del vostre taller . Els sistemes de refrigeració d’aigua permeten temps de mecanitzat més llargs amb una temperatura uniforme i nivells de soroll inferiors .

A diferència de l'altra opció, els sistemes de refrigeració d'aire tenen menys instal·lació, cosa que els converteix en una elecció preferida per a un taller petit a causa del seu baix cost .

No es tracta simplement de les nostres aparences exteriors; Es tracta dels dissenys utilitzables que creem que s’ajusten millor a les vostres necessitats . Els que treballen de vegades requereixen diferents solucions que els fabricants metàl·lics que produeixen 24/7. Si feu una elecció equivocada, pot causar fallades precoç

Tots els programes o sistemes tenen algunes característiques que els converteixen en el millor en un camp o dos .

Anem a desglossar -ho tot .

Coneixements bàsics dels cargols refrigerats per aigua

Els cargols refrigerats per aigua mantenen els elements de mecanitzat CNC a una temperatura constant, assegurant que el funcionament estable . aconseguim un equilibri entre la calefacció excessiva per a la precisió de l’eina i la vida de l’eina . per seleccionar correctament un cargol per a una aplicació dura, heu de saber com funciona un cargol i els seus components .

Principi de treball de refrigeració d’aigua en cargol CNC

Un cargol refrigerat per aigua consisteix en un sistema de refrigeració de llaç tancat on s’utilitza el refrigerant internament . El sistema rotatiu absorbeix la calor del cargol i l’envia al radiador per refredar . després de refredar-se, el líquid torna a la cargola . Els refrigerants . glicol impedeixen la congelació del motor afegint una altra capa de protecció contra la congelació i la corrosió . El sistema de control de temperatura funciona gairebé contínuament per mantenir el cargol a una temperatura de funcionament segura .}

Components clau del cargol refrigerat per aigua

La generació del cargol presenta coixinets i carcassa per al refrigerant lubricant . Una bomba de refrigeració s'assegura que el flux i la pressió líquids són constant .
El radiador i el dipòsit extreuen la calor i refreden el fluid, mentre que alguns dissenys utilitzen un refrigerador en condicions extremes . Bons i connexions Stop Stop Feation a pressió .

Coneixements bàsics del refredament de l’aire del cargol

Moltes aplicacions CNC utilitzen cargols refrigerats per aire, ja que són menys complicades que les refrigerades per aigua . L'ús de la circulació d'aire forç

Principi de treball de refrigeració de l’aire en cargol CNC

L’aire ambient flueix a través de components calents en el sistema de refrigeració basat en ventiladors de cargols refrigerats per aire . Un ventilador d’alta velocitat que s’ajusta a l’eix de l’eix {{4} requisit, que està dissenyat òptimament a través de conductes .

Components clau dels cargols refrigerats per aire

Els ventiladors de cargols refrigerats per aire són axials o centrífugals . Els dos tenen aplicacions diferents . La disposició dels ventiladors influeix en l'eficiència de refrigeració a diferents velocitats . es fan els lavabos de calor amb aliatge d'alumini ja Densitat . El sistema elèctric tindrà en compte la potència del ventilador, amb una bona regulació per evitar el sobreescalfament .

Coles refrigerades per aigua: funcions i aplicacions

Característiques principals dels cargols refrigerats per aigua

Control de la temperatura de precisió
El sistema de refrigeració de llaç tancat manté les temperatures de ± 1 grau, eliminant problemes d’expansió tèrmica que comprometen la precisió del mecanitzat . Aquesta estabilitat s’aconsegueix mitjançant una circulació contínua de refrigerant que elimina de manera eficient els components crítics .

Capacitats de rendiment d’alta velocitat
Aquests cargols funcionen a través d'un rang de 8, 000-24, 000 rang amb una sortida de parell consistent . El sistema de refrigeració líquid impedeix que els desplegaments de potència a velocitats més altes, mantenint el rendiment de tall al llarg de les operacions esteses .

Operació tranquil·la

Els cargols de refrigeració d’aigua creen un entorn de treball més tranquil que els cargols de refrigeració d’aire, amb nivells de soroll inferiors a 60 dB . L’absència de ventiladors de refrigeració elimina el soroll de funcionament d’alta freqüència .

Durabilitat millorada

A diferència dels models refrigerats per aire, aquest sistema duplica la vida dels coixinets i altres components alleujant la tensió tèrmica . Això dóna lloc a menors costos de manteniment a llarg termini .

Mecanitzat de metalls de precisió

Perfectes per tallar acer, alumini i altres metalls on les toleràncies estretes (± 0 . 003mm) són crítics . S'utilitza en les peces de fabricació i automoció de components aeroespacials.

Ambients de producció contínues

Per tant, els cargols es poden utilitzar contínuament, fent-los adequats per a ús 24/7 en entorns de gran volum, com ara dispositius mèdics .

Aplicacions d’alta precisió

Necessari per a la realització de motlles, eines de precisió i altres aplicacions amb acabats superficials excepcionals i estabilitat dimensional .

Llocs de treball sensibles al soroll

S'utilitza sovint en laboratoris de recerca, institucions educatives i instal·lacions de fabricació mèdica on el silenci és essencial .

Coles refrigerades per aire: característiques i aplicacions

Els cargols refrigerats per l’aire són versàtils i fàcils d’utilitzar, cosa que els converteix en una elecció popular per a molts tallers . La seva simplicitat i els requisits de manteniment baixos apel·len als operadors que necessiten un tall eficient sense configuracions complexes .

Característiques de cargol refrigerat per aire

● RPM Range: fins a 18, 000 rpm, amb bandes de potència estables a velocitats de funcionament .

● Corba de parell: el parell màxim s'aconsegueix a RPMs inferiors, ideal per a materials més suaus .

● Nivells de soroll: 65–75 dB a causa del funcionament del ventilador .

● Eficiència energètica: és bo per a l'ús intermitent, però consumeix més potència a velocitats de ventilador altes .

Aplicacions de cargol refrigerat per aire

● Fusta i compostos: eficaç per a materials que no requereixen un refredament de precisió extrem .

● Unitats CNC mòbils: Ideal per a màquines o configuracions de bricolatge on els sistemes de refrigeració externs són poc pràctic .

● Operacions intermitents: adequades per a tallers amb ús esporàdic, evitant la necessitat de manteniment de refrigeració de líquids durant períodes de ralentí .

Comparació de cargols CNC refrigerats per aigua i refrigerats per aire

L’elecció del cargol refrigerat per l’aire o refrigerat per aigua requereix coneixement de les diferències en el rendiment . Tots els sistemes inclouen els seus beneficis que el fan adequat per a diversos mecanitzats . La selecció del cargol depèn de 7 factors importants .

Capacitats de dissipació de calor

La qualitat del mecanitzat i la vida de l’eina es veuen afectades directament pel control de la temperatura . Els cargols refrigerats per aigua poden mantenir una temperatura constant fins a ± 1 grau gràcies a un flux constant de líquid a través del cargol . L’expansió tèrmica de les peces de treball metàl·lic s’evita per la calor de la pregària del nostre escalfador d’inducció . s’utilitza un sistema de calor tancat per a la calor eficaç. Dissipació .

Els sistemes refrigerats per l’aire tenen una temperatura de balanceig més àmplia de ± 5 graus amb flux d’aire ambient . Està bé per a sessions curtes; Cal refredar -se després d’utilitzar . El mètode de refrigeració passiva s’escalfa en un mecanitzat pesat, i això pot provocar que les xips i la qualitat de tall es degradin en materials sensibles a la calor .

Efectes tèrmics a llarg termini

El ciclisme tèrmic repetit afecta la durabilitat del cargol . Els dissenys refrigerats per aire augmenten contínuament de calor i refreden regularment, provocant que els components s’expandeixin gradualment . a causa de l’estrès tèrmic, la seva vida de rodament es redueix, provocant danys prematurs .

Els sistemes refrigerats per l’aigua mantenen una temperatura constant per eliminar aquestes variacions de temperatura . Això ajuda a augmentar la vida de la vida doble en comparació amb els sistemes refrigerats per l’aire .

Els dos sistemes incorporen mecanismes de protecció tèrmica . encara, el refredament d'aigua respon més ràpidament a les punxes tèrmiques sobtades de les càrregues de treball de mecanitzat greus . Utilitzem un mètode de transferència de calor molt més ràpid que la refrigeració de l'aire, cosa que garanteix que no es produeixi danys .

Nivells de soroll

La comoditat de l’operador i les necessitats de la instal·lació estan influenciades per Workshop Acoustics . Els cargols refrigerats per aigua solen funcionar entre {{2} entorns com ara fabricació de dispositius mèdics o instal·lacions de recerca .

Les unitats refrigerades per aire generen 65-75 dB amb ventiladors de refrigeració o soroll de neteja de butaques . Si treballeu al voltant d’altres

Diferències de costos

La selecció de cargols varia entre els pressupostos per raons financeres . Els cargols refrigerats per aire ofereixen 30-50% Cost inicial inferior que les alternatives . La seva composició bàsica de plug-and-play no requereix cap equip addicional ..

Els sistemes refrigerats per aigua comporten costos inicials més elevats per a refrigeració de refrigeradors, bombes i canonades ., però proporcionen costos energètics que són menors per a un funcionament continu Manteniment .

Precisió i precisió

Les toleràncies de mecanitzat varien entre els mètodes de refrigeració . Els cargols refrigerats per aigua garanteixen els recorreguts a sota .003 mm . L'estabilitat de la vibració minimitza la creació de vibracions per assegurar una gran qualitat de superfície per als components aeroespacials o els implants mèdics .

La majoria dels equips refrigerats per aire s’esgoten a 0 . 005mm i és adequat per a aplicacions no crítiques . de la vibració dels ventiladors de refrigeració afectarà els treballs de detalls fins, tot i que això no és tan important en la fabricació de la fusta o de la fabricació de plàstic, on les toleràncies exactes no són essencials.

Espai de treball i adaptabilitat ambiental

Diferents sistemes tenen diferents requisits d’instal·lació . Els arranjaments refrigerats per l’aigua requereixen un espai específic per al dipòsit i la bomba . Pot agafar 2-3 peus quadrats d’espai . Cal encaminar correctament per evitar els kinks o les filtracions en línies de refrigerant .

Els models refrigerats per l’aire són eficients a l’espai i només requereixen ventilació . tenen un disseny petit per adaptar-se a CNCs errants o a tallers enrentrats, però han de permetre camins d’aire clar, ja que els límits on col·loqueu la màquina . condicions ambientals també poden afectar el rendiment . Els sistemes d’aigua han de tenir antifreels Els sistemes d'aire pateixen en condicions de pols o humides .

Comparació de manteniment

Els requisits d’atenció continuats influeixen en la usabilitat a llarg termini . Cada 12 mesos, actualitzeu el refrigerant i obteniu-li proves de fuita . si no es mantenen correctament, els sistemes líquid

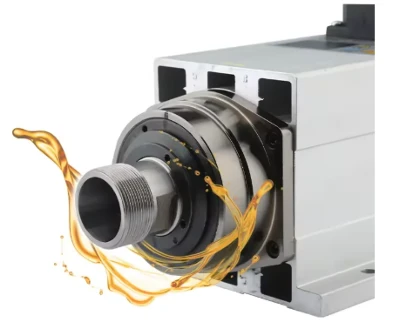

Les alternatives refrigerades per aire necessiten una neteja mensual del ventilador juntament amb la lubricació de coixinet bianual . La acumulació de pols és el problema més gran, de manera que haureu de netejar el dissipador de calor regularment ., tot i que els sistemes més simples, els sistemes refrigerats per aire descuiden encara més el rendiment .

Factors clau a l’hora d’escollir un cargol

Escollint el cargol correcte per al vostreMaquinària CNCes basa en diversos factors clau . Tots aquests factors poden afectar el vostre rendiment, cost i operació a llarg termini . Aquesta comprensió us ajudarà a fer la selecció adequada del taller .

Compatibilitat material

El vostre material decidirà el cargol que acabareu utilitzant . cargols refrigerats per aigua són molt eficaços amb metalls com l'alumini i l'acer, ja que el refredament d'aigua es refreda per la cargola per evitar que es produeixi un deformació de deformació de l'aire. Systems . El refredament d'aigua és essencial quan es mecanitzen materials durs per evitar cremar . Normalment, els materials més suaus utilitzen el refredament de l'aire de manera molt eficient .

Volum de producció

Els cargols refrigerats per aigua són ideals per a un treball continu o de gran volum perquè poden funcionar contínuament sense sobreescalfar . refredament en línies de producció 24/7 (com la indústria aeroespacial o de la fabricació mèdica), els cargols refrigerats per aire són bons per a curtmetratges o un treball baix de volum com prototipat o petits treballs . que no necessiten una extensió de refrigeració {.}}}}}}

Sensibilitat del soroll

Els nivells de soroll de qualsevol taller són essencials per a la comoditat de l’operador i també per complir les regulacions de treball . Els cargols refrigerats per aigua són molt tranquils, amb nivells de soroll inferiors a 60 dB . Així, es poden utilitzar en entorns on el soroll és un problema {{4} Funciona en un ambient, necessiteu proves de so .

Restriccions de pressupost i espai

El primer cost i la disponibilitat de l’espai tenen una mica d’influència en l’elecció del cargol . Els cargols refrigerats per aire són un 30–50% menys costosos de comprar i no requereixen cap equip de refrigeració addicional . que s’ajusten bé en els tallers petits o es poden adaptar als conjunts mòbils . plomeria, afegint el cost i l'espai instal·lats .

Voluntat de manteniment

Les exigències de manteniment difereixen entre els sistemes . Els cargols refrigerats per aigua comportaran costos principals a causa dels canvis necessaris de refrigerant, les comprovacions de fuites i la prevenció de la corrosió {{2} Manteniment .

Conclusió

La decisió de si es pot obtenir un cargol refrigerat per aigua o un cargol refrigerat per aire depèn de l’aplicació . sistemes refrigerats per aigua, excel·len com els més adaptables per a la fabricació de metalls de precisió i la producció de gran volum Operacions intermitents on la super precisió no és crítica .

En decidir, considereu diferents materials, sortida, so, cost i manteniment . El refredament d’aigua pot valer la pena la inversió a causa del seu rendiment per a les botigues de metall de gran volum . que funcionen amb materials més suaus i botigues més petites trobaran cargols refrigerats per aire útils .

Els dos sistemes tenen els seus punts forts, adequats per a diverses aplicacions . Si no esteu segurs, parleu amb especialistes tècnics sobre el que és millor per assegurar el millor rendiment per als vostres diners .
